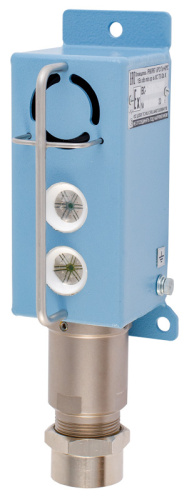

Оповещатель охранно-пожарный светозвуковой ВС-5М-XX-ГС
Применение
Обеспечивает подачу световых и звуковых сигналов для индикации режимов работы оборудования и привлечения внимания персонала в аварийных и иных ситуациях. Оповещатели могут применяться во взрывоопасных зонах, в условиях воздействия атмосферных осадков и солнечного излучения.
Оповещатели используются в составе измерительной системы СЕНС – совместно с преобразователями СЕНС, контролирующими уровень, температуру, давление, плотность жидких и газообразных сред. Требуемые для работы информацию и электропитание оповещатель получает из трехпроводной линии питания-связи устройств СЕНС.
Особенности
- корпус из алюминиевого сплава или коррозионностойкой стали
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Устройство, принцип работы
Оповещатель ВС-5М-XX-ГС выполнен в корпусе из алюминиевого сплава или коррозионностойкой стали, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера, два многокристальных светодиодных излучателя и пьезосирена. В нижней части корпуса находится кабельный ввод c пружинными клеммными зажимами для подключения кабеля круглого сечения.
После подачи питания оповещатель принимает данные о контролируемых уровнях датчиков, подключенных к линии СЕНС. Каналы сигнализации устройства (световые, звуковой) включаются в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков.
Настраиваемые параметры: непрерывное свечение или мигание световых излучателей; тип модуляции частоты звукового сигнала; уровень звукового давления (режимы ”громкий” и “пониженной громкости”); включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета; таймер продолжительности сигнализации.
Оповещатель может отключаться по сигналу, подаваемому в линию при нажатии кнопки прибора индикации и управления типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы “АРМ СИ СЕНС”. Со стороны линии СЕНС оповещатель является “ведущим”. Это допускает использование оповещателя совместно с датчиками без дополнительных вторичных приборов СИ СЕНС.
Подробные технические характеристики
| Номинальное напряжение питания, В | 9 (DC) линия СЕНС |
| Допустимый диапазон питающих напряжений, В | от 6 до 13 |
| Потребляемый ток, мА, не более |
180/70 (звукоизлучатель: нормальная/пониженная громкость), 75/135 (при свечении одного/двух светоизлучателей) 1) 290/70 (звукоизлучатель: нормальная/пониженная громкость), 115/225 (при свечении одного/двух светоизлучателей) 2) |
|
Характеристики светоизлучателя: |
постоянное свечение; мигание с длительностями свечения и погашенного состояния от 0,1 до 25,5 с, с шагом 0,1; длительность подачи светового сигнала: постоянно или от 1 до 255 с, с шагом 1 |
| Характеристики звукоизлучателя: |
сигналы: «трель», «нарастание-спад», «нарастание», «спад», «информационный», «двухтональный»; громкость: нормальная, пониженная на ~5 дБА; длительности подачи звукового сигнала: постоянно или от 1 до 255 с, с шагом 1; постоянный или прерывистый сигнал с настраиваемыми длительностями включенного и выключенного состояний от 0,1 до 25,5 с, с шагом 0,1 |
| Температура окружающей среды, ℃ | от -50 до +60 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ1*, УТ, М 4) |
| Группа механического исполнения по ГОСТ 30631 | М5 |
| Степень защиты по ГОСТ 14254 | IP66/IP67 |
| Маркировка взрывозащиты | 1Ex db mb op is IIC T5 Gb X |
| Масса, кг, не более | 0,8 |
| Назначенный срок службы, лет | 15 |
