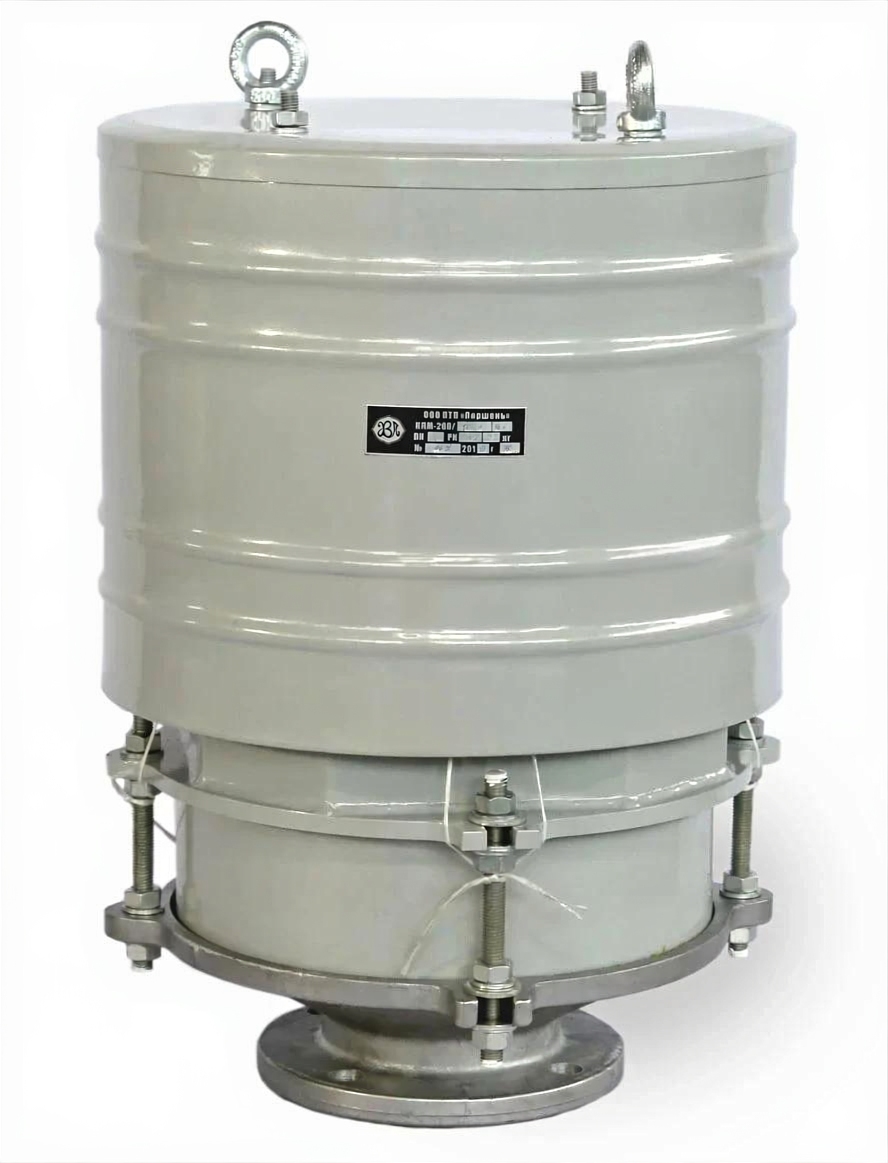

Клапан дыхательный КДМ-200/250 К

В наличии

Цена по запросу

Цена по запросу

СРАВНИТЬ

В СРАВНЕНИИ

В наличии

Цена по запросу

Описание

Характеристики

Отзывы

Клапан дыхательный КДМ-200/250 К — промышленное устройство, предназначенное для защиты резервуаров от избыточного давления и вакуума, возникающих при наполнении или опорожнении ёмкостей с ЛВЖ и ГСМ. Применяется на нефтебазах, складах ГСМ, химических производствах, а также в резервуарных парках. Обеспечивает герметичность при хранении и способствует уменьшению потерь лёгколетучих продуктов.

Устройство

Корпус из антикоррозийной стали или алюминия
Клапанный механизм с пружинами с заданными усилиями срабатывания
Защитная сетка от насекомых и мусора
Фланцевое крепление под установку на дыхательные патрубки резервуаров
Устройство опломбировки и настройки давления/вакуума
Корпус клапана, изготовленный методом штамповки-сварки, представляет собой бункер четырехугольной формы, на его боковых стенках сформированы посадочные места для вакуумных затворов. Вакуумный затвор состоит из тарелки, перекрывающей соответствующее седло в корпусе, и фторопластового ограничителя, фиксирующегося на корпусе и контролирующего перемещение тарелки относительно седла. Герметичность соединения между затвором и седлом предотвращает попадание воздуха внутрь резервуара. В верхней части корпуса расположено седло для клапана давления, который выпускает газовоздушную смесь из резервуара. Поверхности тарелок, вступающие в контакт, покрыты фторопластовой пленкой, что предотвращает их смерзание.

Преимущества

Точная работа на избыточном и вакуумном давлении
Снижение потерь нефтепродуктов за счёт герметичного удержания паров
Простая установка и техническое обслуживание
Соответствие ГОСТ 12.2.085–2002 и требованиям промышленной безопасности
Различные диаметры условного прохода и исполнения по климату
Условия эксплуатации
КДМ-200/250 К рассчитан на работу в умеренном и холодном климате (исполнение У и УХЛ). Температурный диапазон эксплуатации — от –40 до +60 °C. Допускается работа при относительной влажности воздуха до 95% при температуре +25 °C. Герметичность сохраняется при атмосферных осадках, перепадах температуры и ветровой нагрузке.

Принцип работы
Клапаны КДМ монтируются на резервуар с помощью присоединительного фланца. Для защиты от осадков и ветра клапан оснащен крышкой и двумя воздуховодами, предназначенными для вакуумных затворов.

Когда резервуар "вдыхает", в полости клапана образуется вакуум, идентичный вакууму в газовом пространстве резервуара. Как только вакуум достигает заданного значения (порога срабатывания), тарелки вакуумных затворов открываются, соединяя газовое пространство резервуара с атмосферой и обеспечивая приток воздуха в резервуар. После снижения вакуума ниже расчетного уровня затвор закрывается, и резервуар становится герметичным.

Когда резервуар "выдыхает", в корпусе клапана создается избыточное давление, равное давлению внутри резервуара. Это давление прижимает тарелки вакуумных затворов к их седлам и воздействует на тарелку клапана давления, пытаясь ее поднять. Если давление превышает порог срабатывания, тарелка клапана давления открывается, и газ выходит из резервуара в атмосферу. Как только избыточное давление падает ниже установленного значения, тарелка возвращается в исходное положение, и затвор закрывается.

Технические характеристики

Модель КДМ‑200/250 К
Условный проход, DN 200 / 250 мм
Давление срабатывания 1764–1961 Па (180–200 мм вод. ст.)
Вакуум срабатывания 343–392 Па (35–40 мм вод. ст.)
Рабочая температура от –40 до +60 °C
Материал корпуса Сталь / алюминий
Пропускная способность от 900 до 2000 м³/ч
Монтаж фланцевое соединение
Климат. исполнение У, УХЛ (кат. 1 ГОСТ 15150‑69)
