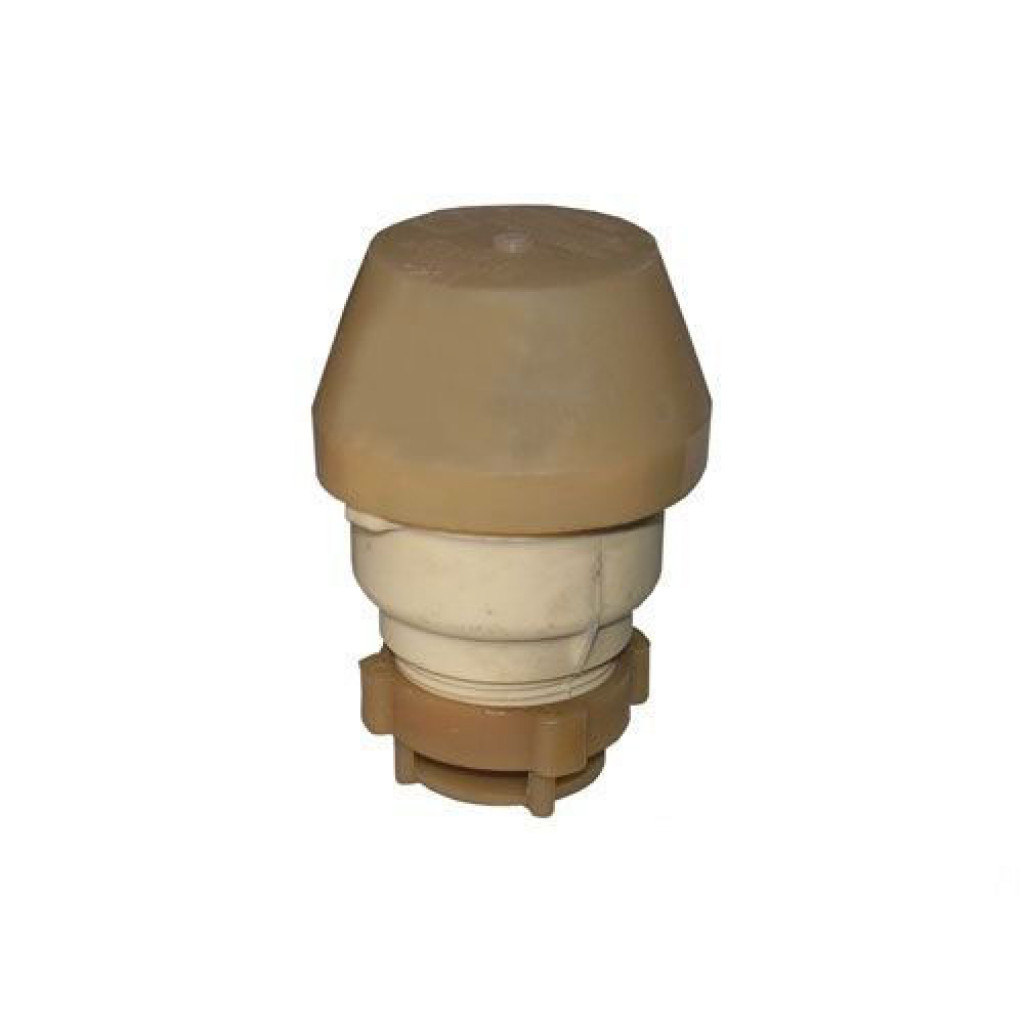

Клапан дыхательный УД-1

В наличии

Цена по запросу

Цена по запросу

СРАВНИТЬ

В СРАВНЕНИИ

В наличии

Цена по запросу

Описание

Характеристики

Отзывы

Клапан дыхательный УД-1 (03 23802) предназначен для автоматического поддержания давления в герметично закрытом резервуаре для хранения нефтепродуктов. Условия эксплуатации клапана дыхательного. На открытом воздухе в районах с низкой температурой (не ниже −40 °С) и относительной влажности воздуха до 100 %. Клапан дыхательный устанавливается на крышке горловины стационарных резервуаров или автоцистерн.

Устройство клапана дыхательного 03 23802:
Клапан дыхательный состоит из корпуса; клапанного пакета, состоящего из клапана давления с прокладкой и клапана вакуума со стержнем; пружины клапана давления: пружины клапана вакуума; втулки регулировочной; сетки латунной с шайбой; отражателя; прокладки и крышки

Принцип работы клапана УД-1:

При увеличении давления внутри резервуара (автоцистерны) паров топлива свыше 0,25 кгс/см2 (это происходит в результате закачивания топлива или при температурном его расширении)клапан давления поднимается, сжимая пружину. Пары топлива через зазор между корпусом и крышкой выходят в атмосферу. Давление в резервуаре (автоцистерне) снижается и по достижении 0,25 кгс/см2 клапан давления под действием пружины закрывается. Таким образом клапан дыхательный УД-1 поддерживает давление.

Эксплуатация клапана 03 23802:
Для обеспечения нормальной и бесперебойной работы установленного на резервуаре клапана дыхательного необходимо:
Содержать в чистоте клапанный пакет,очищая детали от пыли, грязи и льда.
Осмотр и проверку производить в весенне-летний период не реже двух раз в месяц; при температуре наружного воздуха ниже 0 °С — не реже одного раза в неделю.
При низких температурах наружного воздуха проверять клапан дыхательный на замерзание: клапан вакуума путем нажатия на стержень, клапан давления путем подтягивания за стержень.
Один раз в год проверять клапан дыхательный на герметичность.

Характеристики клапана дыхательного:

Тип - Механический с тарельчатыми
Условный проход - 50 мм
Рабочее давление 0,25 кгс/см2
Рабочее давление вакууметрическое - 0,01 кг/см2
Пропускная способность при давлении 0,4 кгс/см2 - 30 м/час
Пропускная способность при вакууметрическом давлении 0,1 кгс/см2 - 20 м/час
Габаритные размеры - 106 х 150 мм
Масса - 0,35 кг
