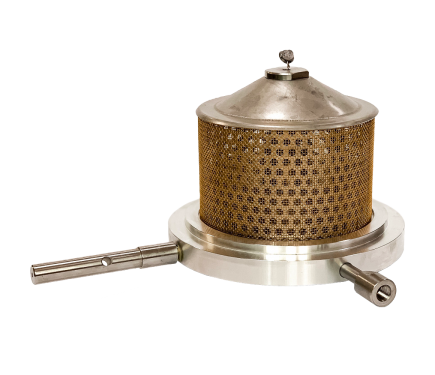

Клапан донный ДКП-90/1
Как мы знаем, нефтепродукты относят к грузам 3 класса опасности. В связи с тем, что бензовозы и топливозаправщики перевозят такой груз по дорогам всеобщего пользования, к ним предъявляются повышенные условия. Регулируются они сводом правил - ДОПОГ. В соответствии правилами, на автоцистерне должен быть донный клапан. Этот прибор обеспечит герметичность цистерны в непредвиденной ситуации и защитит от утечки.
Ниже представлен вашему вниманию клапан донный ДКП-90 с ручным дублированием и с пневмовключением. Разберем его подробнее. Клапан относится к комбинированному типу. Пневмопривод дублируется запорным ручным устройством. Это самый универсальный вид. При отказе пневматики возможен переход на ручное управление.
Модификации клапана ДКП-90. Характеристики донного клапана ДКП - 90/01 и 90/2
Бывает двух видов ДКП-90/1 и 90/2. Первый применяется для светлых нефтепродуктов, второй применим для воды, нехимическими примесями и в смеси с противокристаллизационными жидкостями.
Донный клапан ДКП-90/01 обеспечивает дистанционный налив или слив нефтепродуктов в цистернах бензовозах, топливозаправщиках или других емкостей. Также клапан оборудован ручным дублером и может открываться с помощью него. Для этого необходимо рукоятку ручного дублера повернуть по часовой стрелки до момента фиксированного положения кулачка на 150. Для закрытия клапана, нужно ее вернуть в исходное положение.
Рабочими средами клапана являются: бензин, керосин, дизельное топливо, авиационное топливо. Изготавливается в исполнении УХЛ2 . Работает при температуре окружающей среды от -40 до +40.
Устройство клапана ДКП-90/01
Донный клапан ДКП-90/01 состоит из следующих частей:
|
|
Технические характеристики ДКП - 90/01:
- Диаметр, мм - 80± 5%;
- Диаметр, при использовании дублера, мм - 56± 5%;
- Рабочее давление в полости 1, МПа - 0,6;
- Рабочее давление в полости 1, МПа - 0,05;
- Диапазон рабочего давления воздуха управляющей сети, МПа - 0,2 - 0,8;
- Тип присоединения к цистерне - фланцевое
- Тип присоединения к пневмомагистрали - К 1/8;
- Герметичность при давлении 0,6 Мпа - класс А;
- Температура рабочей среды,°С - до +80 С
Габаритные размеры -225 х 276,5 х 143 мм. Масса - не более 5 кг
Технические характеристики ДКП - 90/02:
- Диаметр, мм - 80± 5%;
- Диаметр, при использовании дублера, мм - 56± 5%;
- Рабочее давление в полости 1, МПа - 0,6;
- Рабочее давление в полости 1, МПа - 0,05;
- Диапазон рабочего давления воздуха управляющей сети, МПа - 0,2 - 0,8;
- Тип присоединения к цистерне - фланцевое
- Тип присоединения к пневмомагистрали - К 1/8;
- Герметичность при давлении 0,6 Мпа - класс А;
- Температура рабочей среды,°С - +5...+40
Габаритные размеры -225 х 276,5 х 143 мм. Масса - 5,7 кг
У вас остались вопросы по донному клапану ДКП-90? Хотите узнать стоимость? Задайте вопрос эксперту и получите бесплатную консультацию. Будем рады вам помочь. Обращайтесь!
