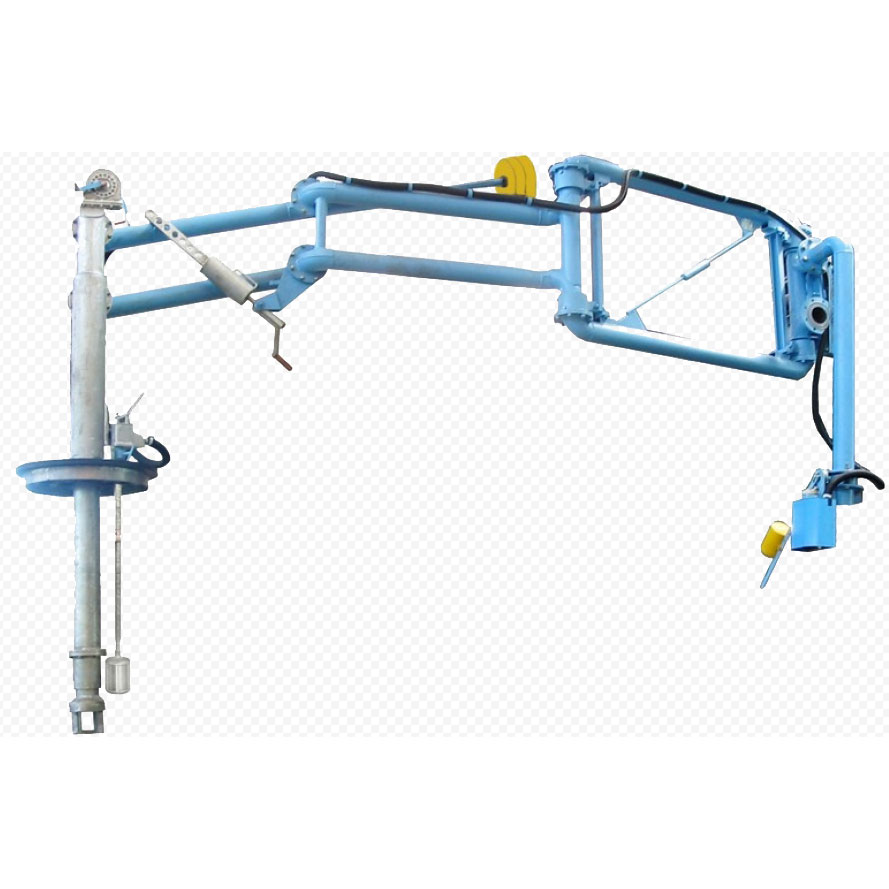

Устройство верхнего налива УНЖ6 100АС 02

Устройство УНЖ6 100АС 02 предназначено для герметизированного верхнего налива нефти и нефтепродуктов в железнодорожные цистерны с отводом паров из зоны налива.

Особенности УНЖ6 100АС 02:

Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
Замена уплотняющих манжет не требует разборки большинства шарниров.
Система автоматического прекращения налива:
— автономная- не требует для работы дополнительных источников энергии;
— при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывается заслонка- прекращается налив и исключается перелив;
— датчик уровня фиксируется зажимом на наливной трубе возле обруча в любом необходимом положении по высоте. Это необходимо для установки предельного уровня налива в железнодорожных вагонах- цистернах различных типов;
— при необходимости позволяет прекратить налив вручную- рукояткой заслонки или втулкой датчика уровня, расположенной над обручем;
— обеспечивает прекращение налива без гидроудара.
В любом положении устройства грузы противовеса находятся вне эстакады.
Отвод паров производится через герметичные, шарнирно-соединенные трубы.
Герметизирующая крышка:
— универсальная, адаптирована к большинству типам железнодорожных цистерн для перевозки нефти и нефтепродуктов;
— поворачивается вокруг наливной трубы на 360° ,что позволяет устанавливать датчик уровня в любом удобном для эксплуатации месте горловины;
— отклоняется от горизонтальной плоскости для обеспечения герметизации перекошенных горловин.
Механизм прижатия расположен на устройстве и обеспечивает прижатие герметизирующей крышки к горловине цистерны как в начале налива так и в процессе просадки цистерны под действием налитого в нее продукта.

Технические характеристики УНЖ6 100АС 02:

Диаметр условного прохода - 100 мм
Зона действия - 6 м
Условное давление, не более - 0,6 МПа (6 кгс/см2)
Расчетная пропускная способность нефтепродуктов - 150 м3/час
Усилие при управлении устройством в пределах рабочей зоны, не более - 50Н (5кгс)
Назначенный срок службы, не менее - 10 лет
Обслуживающий персонал - 1 чел
Габаритные размеры в сложенном положении:
- высота - 2800мм
- длина - 2800мм
- ширина - 700мм
Масса, не более - 350 кг.

Монтажная схема УНЖ6 100АС 02
