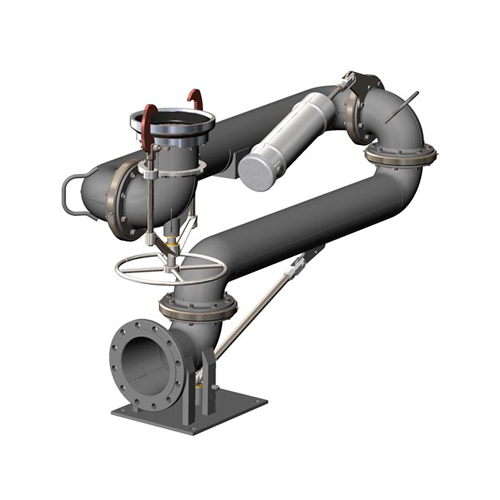

Установка УСН-175.4 У1

Устройство предназначено для нижнего слива нефти, нефтепродуктов и других жидкостей из железнодорожных вагонов-цистерн с универсальным сливным прибором.
Конструкция устройства в виде системы шарнирно-сочлененных труб обеспечивает: закрытую систему слива, легкость и удобство в работе, надежность и безопасность проведения сливоналивных операций.
Конструкция установок нижнего слива нефти и нефтепродуктов в железнодорожные цистерны обеспечивает полное освобождение от остатков сливаемого продукта.
Применение оригинальных шариковых двухрядных шарниров, без фланцевых соединений позволило снизить общую массу установки и позволяет производить замену уплотнений без полной разборки шарниров.
Технология упрочнения дорожек шарниров обеспечивает максимальный срок службы установок при интенсивном использовании.
Конструкция уплотнения шарниров с использованием скользящей пары трения: фторсиликоновая резина по фторопласту, за счет уменьшения коэффициента терния и повышения маслобензонстойкости, повышает надежность установки.
Применение в уплотнении стандартизированных резиновых колец круглого сечения повысило ремонтопригодность установки, и позволяет подобрать оптимальный материал уплотнения в зависимости от сливаемого продукта, без конструкторской доработки.
Пружинный балансир, закрыт защитным кожухом, обеспечивающим безопасность обслуживающего персонала.
Изготовление прихватов из стали с последующим обмеднением методом наплавления, и присоединительной головки из алюминиевого сплава позволяет избежать искрообразования при фиксации к сливному прибору ЖД цистерны, и повысить долговечность прихватов.
Самозакрывающиеся прихваты надежно фиксируют присоединительную головку УСН к сливному прибору ЖД цистерны, что уменьшает время на проведение подготовительных работ.
Управление прихватами происходит одним штурвалом, что значительно упрощает процесс присоединения к сливному прибору ЖД цистерны.
Уплотнение присоединительной головки обеспечивает герметичное соединение со сливным прибором цистерны, в процессе слива.
Для удобства работы, в установке имеются дополнительные ручки и поручни.
Применение в качестве самостоятельного покрытия - полиуретанового цинконаполненного грунта, позволило повысить антикоррозионную стойкость установок за счет комбинации барьерной и электрохимической защиты.

Технические характеристики:

Диаметр условного прохода - 175 мм
Условное давление - 0,4 МПа (4 кгс/см2)
Сопротивление заземления между головкой присоединительной и контуром заземления - не более 10 Ом
Диапазон температур окружающей среды - от - 40 до + 50 °С
Материал уплотнений шарнирных соединений - Пентасил ФС-602. ТУ 2512-087-40245042-2004
Материал уплотнений головки присоединительной - маслобензостойкая резина 3826с-НТА ТУ 005.1166-87
Габаритные размеры в гаражном положении - 2100 х 800 х 1300 мм
Масса - 145 кг
