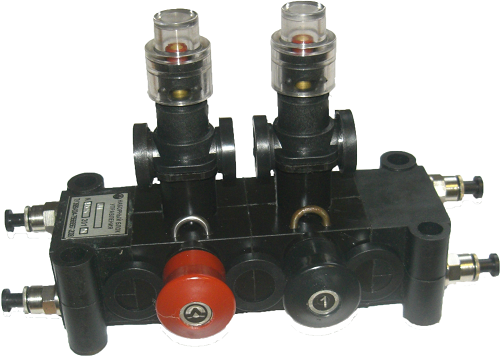

Наборный блок управления 928.00.00.00-01
Необходимо контролировать процессы налива - слива топлива на автоцистернах и бензовозах. Для этого на спецтехнике устанавливаются наборные блоки управления. За счет этих контроллеров можно управлять по пневмолиниям приборами, которыми оснащена цистерна. К примеру: донными клапанами. А если цистерна оборудована средством нижнего налива, то наборный блок соединит в одну систему работу всех приборов автоцистерны.
Устройство наборного блока управления 928.00.00.00
Пневматический контроллер включает в себя:
- блок предуправления;
- блок управления.
Рисунок 1.1- Устройство блока управления донными клапанами
Первый компонент необходим для того, чтобы контролировать дыхательные устройства. Его располагают последним с левой стороны. Кнопка его отличается от других по цвету. Второй компонент нужен для того, чтобы управлять донными клапанами.
Условные обозначения при запросе блока управления донными клапанами
Контроллер имеет следующие обозначения, которые необходимо использовать при заказе оборудования:
- Пр - кнопка предуправления;
- 1, 2- количество кнопок предуправления;
- Уп - кнопка управления;
- 1 -7 - количество кнопок управления;
- Н - операция налива;
- С - операция слива.
Наборный блок управления имеет 2 положения кнопок: открытое и закрытое. Закрытое поддерживает герметичность в цанговых соединениях.
По запросу заказчика контроллер может быть сделан с необходимым числом блоков управления УП.
Ниже представлена подробная таблица с обозначениями:
| Наименование изделия | Модификация | Условное обозначение | Длина L, мм | Вес, кг |
| Наборный блок управления 928.00.00.00 | - 00 | Пр1-Уп0 | 90 | 0,36 |
| - 01 | Пр1-Уп1-Н | 136 | 0,58 | |
| - 02 | Пр1-Уп2-Н | 182 | 0,8 | |
| - 03 | Пр1-Уп3-Н | 228 | 1,02 | |
| - 04 | Пр1-Уп4-Н | 274 | 1,24 | |
| - 05 | Пр1-Уп5-Н | 320 | 1,46 | |
| - 06 | Пр1-Уп1-С | 136 | 0,58 | |
| - 07 | Пр1-Уп2-С | 182 | 0,8 | |
| - 08 | Пр1-Уп3-С | 228 | 1,02 | |
| - 09 | Пр1-Уп4-С | 274 | 1,24 |
Указания по эксплуатации пневматического контроллера
Пневматические блоки управления можно эксплуатировать в умеренных климатических условиях. Они способны работать при t + 50 – - 40 С. Приборы приспособлены к работе при давлении 0,4 – 0,8 МПа.
Преимуществом контроллера является то, что в случае непредвиденных обстоятельств, благодаря ему можно будет приостановить процедуры слива-налива. За счет применения кнопки компонента предуправления. При этом автоматически закроются абсолютно все клапаны (донные и дыхательные).
Технические характеристики блока управления донными клапанами
- диаметр труб пневмомагистрали – 6 мм;
- диапазон рабочего давления – от 0,4 до 0,8 Мпа;
- число управляемых отсеков – по заказу;
- t внешней среды, С – -40 – +50
